IEC 60068-2-1: 내한성 시험
· 저온 환경에서의 제품 내구성 평가: 내한성 시험
IEC 60068-2-1은 국제 전기 표준화기구(IEC)에 의해 발표된 환경시험 규격 중 하나로 저온 환경에서 전기 및 전자 제품의 내구성과 신뢰성을 평가한다.
저온 환경에서 전기 및 전자 제품이 정상적으로 작동하는지 확인하고, 저온에 노출될 때 발생할 수 있는 문제나 손상을 식별하는 것을 목표로 하는 시험이다.
(저온 환경을 재연하여 저온 환경에서 얼마나 견딜 수 있는지 확인하는 시험이라고 보면 된다)

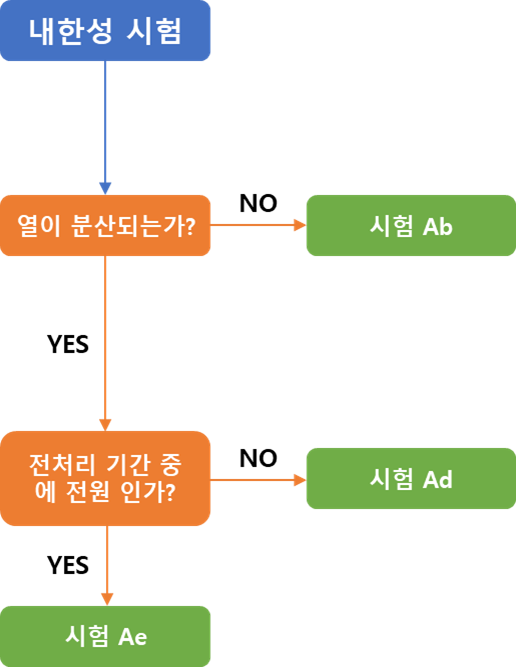

· 시료 특성에 따른 분류
내한성 시험은 다음과 같이 세분된다.
1. 비열분산 시편에 대한 내한성 시험
- 온도의 점진적 변화를 이용한 내한성 시험 Ab
- 보관 또는 운반 시험을 요구하는 경우나 시험 중에 가해진 부하를 규정하지 않는 경우
2. 열분산 시편에 대한 내한성 시험
- 온도의 점진적 변화를 이용한 Ad
- 온도의 점진적 변화를 이용한, 통전된 시편 Ae
- 시편이 주위 대기의 주위 온도보다 5 K 이상 높은 경우에는 열분산으로 간주

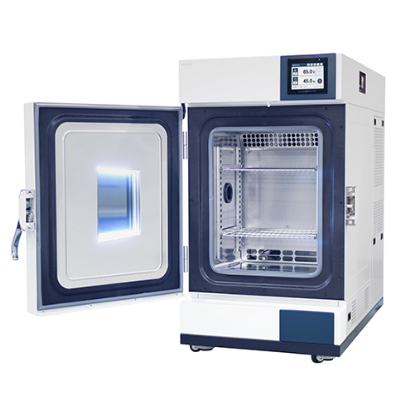

· 시험 장비
저온 환경을 안정적으로 유지할 수 있는 저온 챔버가 필요하다. 설정한 온도에 ± 1K 이내로 유지할 수 있어야 한다.
· 시험 절차
1. 사전 시험 준비
시험에 사용되는 장비와 설비를 설정하고 규정된 엄격도에 따라 시험 환경 조건 설정 한다.
2. 시험 진행
- 시료 타입별로 시험품에 전원을 켜거나 전기적 부하를 걸어서 규정된 규격에 따라 기능이 정상적으로
수행하는지 확인한다.
- 시료를 규정된 시간동안 저온에 방치한다.
- 후처리로 시료가 온도 안정에 도달할 때까지 방치한다.
3. 시험 결과 평가
제품 규격에 따라 시험품의 겉모양을 육안으로 조사하고 전기적 측정 및 기계적 점검
· 내한성 (저온) 시험의 엄격도
온도 | -65 ºC | -40 ºC | -20 ºC | +5 ºC |
-55 ºC | -33 ºC | -10 ºC | ||
-50 ºC | -25 ºC | -5 ºC | ||
지속시간 | 2 시간 | 16 시간 | 72 시간 | 96 시간 |
마치며
IEC 60068-2 시리즈 규격은 환경시험 관련된 규격으로 저번에 소개한 내식성 평가나 저온 시험과 같은 환경 요인을 재연하여 제품에 적용하여 그에 따라 발생할 수 있는 문제점을 발견하고 견딜 수 있도록 제품을 설계하는 데 도움이 되는 규격이다.
이번에 포스팅한 시험 외에도,
IEC 60068-2-2 고온 시험
IEC 60068-2-6 진동 시험
IEC 60068-2-14 온도 변화
IEC 60068-2-27 충격 시험
등등 다른 환경 시험도 소개해드릴 예정이다.
