IEC 60068-2-52: 제품 내식성 평가 (염수 분무 시험)

IEC: 60068-2-52: 염수 분무 시험





· 고염 환경 제품 내식성 평가: 염수 분무 시험

 IEC 60068-2-52 규격은 국제 전기 표준화 기구(IEC)에 의해 발표된 환경시험 규격 중 하나로 전자 및 전기 제품의 내구성과 신뢰성을 평가하기 위해 고염 환경에서의 시험을 다룬다.

제품이 해양 환경, 염기성 토양, 염수 침투 등과 같은 고염 환경에서 동작에 문제가 없는지 여부를 확인하기 위한 시험 절차에 대한 내용이다.

(부식될 수 있는 환경을 재연하여 고염 환경에서 얼마나 견딜 수 있는지 확인하는 시험이라고 보면 된다.)

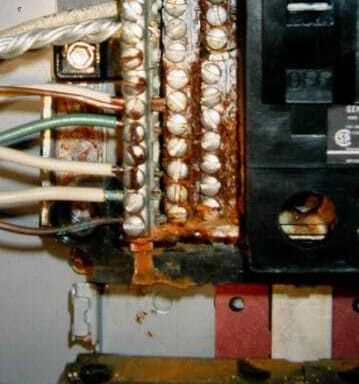

부식된 전자 제품



---

· 엄격도 결정

 염무 스프레이 및 습기축정, 사이클 수를 '엄격도 (1) ~ (6)'으로 구분하고 있다.



엄격도	환경	예시
(1)	동작수명 동안 대부분 노출되는 제품	해양환경, 바다에 근접하여 사용되는 제품
(2)	때때로 해양환경에 노출되지만 대부분은 봉입되어 보호받는 제품	브릿지나 컨크롤 룸 내에 사용되는 내비게이션 장치 (해양환경에 노출되지만 봉입되어 보호받는 제품)
(3) ~ (6)	염무환경과 건조한 환경 사이에서 자주 변하는 제품	자동차나 그 부속품

· 엄격도에 따른 시험 방법

• 엄격도 (1): 2시간의 염수분무 후, 166시간 항온항습기, 방치 1사이클 (4회 반복)
• 엄격도 (2): 2시간의 염수분무 후, 22시간 항온항습기, 방치 1사이클 (3회 반복)
• 엄격도 (3): 2시간의 염수분무 후, 22시간 항온항습기, 방치 1사이클 (4회 반복), 지정된 환경에서 3일간 방치
• 엄격도 (4): 엄격도 (3)을 2회 반복
• 엄격도 (5): 엄격도 (3)을 4회 반복
• 엄격도 (6): 엄격도 (3)을 8회 반복

· 시험 장비

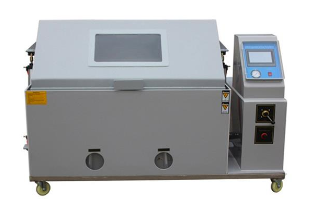

염수분무시험을 수행하기 위해서는 '염수분무챔버'와 '온습도챔버' 장비가 필요하다. 또한, 염수분무시험에 사용되는 염용액 (5% 염화나트륨 용액)은 염도측정계, 전기전도도 측정기, pH meter 등을 이용하여 농도를 측정해야 한다.

대체로 다 비슷하게 생겼다



---

· 시험 절차

1. 초기 측정:
시험 시료의 외관상태를 양호한 지 확인

2. 전처리:
관련된 설명서에 따라 적용되어야 할 클리닝 과정 수행

3. 시험:
결정된 엄격도에 따른 시험 수행

4. 후처리:
관련된 설명서에 따라 적용되어야 할 세척 과정 수행

5. 최종 측정:
관련된 설명서의 요구에 따라 시각적, 공간적, 기능상 점검





---

· 최종 판정

1. 시료는 관련된 설명서에 규정된 대로 시각적, 공간적, 기능상 체크되어야 한다.

2. 관련된 설명서는 시료의 채택이나 거부의 기본에 되는 기준이 제공되어야 한다.

→ 외관 녹유무를 확인하여 최종 결정

     (환경/신뢰성 시험의 경우 고객의 요청에 따라 일부 판정이 달라질 수 있다)





---



마치며



IEC 60068-2-52 시험에 대해서 알아봤다. IEC 규격에는 환경과 관련된 규격이 다양하게 있는데 천천히 소개하려고 한다.

여러 환경에 노출되는 전기/전자 제품은 환경 영향에 대해서 예측하기 쉽지 않기 때문에 그 환경을 재연하여 그 환경에 제품이 노출되었을 때 어떻게 변하는지 확인하는 시험이다. 그를 통해서 환경 변화에 예측이 가능한 전자 제품을 만드는 데 많은 도움이 된다.
